Machine d'alimentation en plaques pour le transport de blocs de charbon dans les ports de matériaux de construction, avec connexion sans clé et tension sans entretien

Alimentateur de plaques robuste pour les projets portuaires de matériaux de construction miniers à l'étranger, service d'ingénierie clé en main

Aperçu de l'équipement

L'alimentateur à tablier robuste DLBW est une machine clé pour le transport continu dans les industries minières, métallurgiques, des matériaux de construction, des ports, du charbon et de la chimie. Il est installé sous les bacs de stockage pour alimenter en continu et uniformément les gros matériaux vers les concasseurs, les dispositifs de dosage ou les équipements de transport. Il peut également gérer le transport sur de courtes distances de matériaux de grande taille et à haute densité. Le chargeur peut être installé en pente pour réduire la hauteur totale du bac et se combiner directement avec les bacs de matières premières pour résister à une pression élevée du bac. Il s’agit d’une machine frontale essentielle dans les processus de production continue de minerais et de matières premières.

Principales fonctionnalités

L'installation inclinée réduit la hauteur du bac
L'alimentateur peut être installé en pente selon la configuration du site, en se connectant directement à l'ouverture de déchargement du bac. Cela réduit la hauteur globale du bac, ce qui permet d'économiser sur les coûts d'excavation, de béton armé et de structure en acier, et de raccourcir le temps de construction. Idéal pour les sites à espace restreint et les nouveaux projets axés sur la réduction des coûts.

Gère les gros matériaux et les impacts
Le distributeur accepte des aliments de grande taille et peut être combiné directement avec des silos pour résister à une pression élevée dans les silos. Le dispositif de tension comporte une section tampon qui réduit les impacts et les vibrations dus aux chutes de matériau importantes et pendant le fonctionnement, maintenant la machine stable et prolongeant sa durée de vie.

Large adaptabilité opérationnelle
La machine est peu affectée par la taille, la température, la viscosité, l'humidité et l'abrasivité du matériau. Il fonctionne de manière fiable dans des conditions difficiles, notamment dans des environnements humides, poussiéreux, très froids et à haute température. Convient aux industries minières, métallurgiques, des matériaux de construction, des ports, du charbon et des produits chimiques.

Entraînement à fréquence variable avec retour automatique
Le moteur d'entraînement à fréquence variable ajuste automatiquement le débit d'alimentation en fonction de la charge du concasseur. Il surveille la charge du concasseur à mâchoires, à cône ou à marteau et ajuste le débit d'alimentation pour maximiser l'efficacité et éviter les blocages et les surcharges.

Pignons incurvés de petit diamètre à haute résistance
Les pignons incurvés de petit diamètre offrent une résistance de transmission élevée, une forte force de traction, aucun glissement des dents et une longue durée de vie. Le dispositif de tension sans lubrification et les plaques de tablier embouties intégrales en acier allié rendent la machine robuste et stable.

Connexion sans clé et suspension flottante pour un entretien facile
L'arbre principal et les pignons utilisent des connexions sans clé à disque rétractable pour une résistance élevée et un démontage facile. Les connexions à broches verticales et le montage en suspension flottante rendent la maintenance rapide et pratique.

Applications

Nouveaux projets à espace limité et réduction des coûts : l'installation inclinée réduit la hauteur du bac, économisant ainsi les investissements en travaux de génie civil et l'espace d'aménagement.

Alimentation lourde sous les trémies minières : alimentation continue et uniforme de gros matériaux vers les concasseurs à mâchoires, les concasseurs giratoires et autres concasseurs primaires, avec manipulation directe de la pression des trémies.

Réception et transport sur lignes de granulats : réception frontale avant concassage primaire, formant un système complet d'alimentation et de transport avec alimentateurs vibrants et convoyeurs à bande.

Convoyage de matériaux de construction, de produits chimiques, portuaires et de charbon : alimentation de matériaux en blocs dans les cimenteries, les fours à chaux et le transport sur de courtes distances de matériaux à haute densité de grande taille dans les ports, le charbon et les opérations chimiques.

Flux de processus

Pour une alimentation lourde dans des sites à espace restreint et pour de nouveaux projets de réduction des coûts, un processus d'alimentation personnalisé avec l'alimentateur à tablier robuste DLBW comme noyau est fourni.

Connexion du bac et conception de l'inclinaison : L'inclinaison de l'installation est calculée en fonction du terrain du site et de la hauteur du bâtiment. L'alimentateur incliné se connecte directement à l'ouverture de déchargement du bac, réduisant ainsi la hauteur du bac tout en optimisant la capacité du bac et les travaux de génie civil.

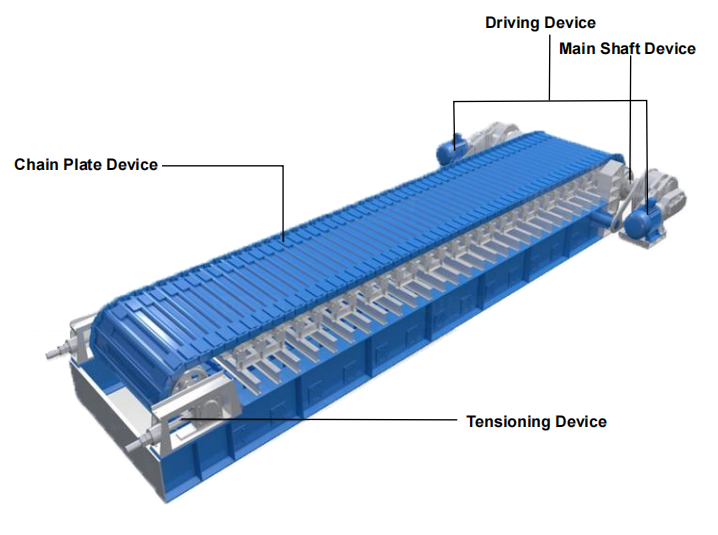

Démarrage à charge lourde et alimentation uniforme : le moteur entraîne le réducteur via un accouplement, le réducteur et le dispositif de tension entraînant l'arbre principal. Les pignons entraînent les plaques de tablier dans un mouvement linéaire, le matériau étant transporté continuellement et uniformément vers l'avant sur les plaques porteuses.

La liaison à vitesse variable empêche le blocage et la surcharge : le moteur à fréquence variable ajuste automatiquement le débit d'alimentation en fonction de la charge du concasseur. Lorsque la charge de la chambre de concassage est élevée, le taux d'alimentation ralentit ; lorsque la charge est faible, la vitesse d'avance augmente. Cela maximise l’efficacité du concasseur et évite les blocages et les surcharges.

Tension du tampon pour un fonctionnement fluide : Le tampon du dispositif de tension réduit l'impact des chutes de matériau importantes et des vibrations de fonctionnement. Les pignons incurvés de petit diamètre et le dispositif de tension sans lubrification maintiennent le système d'entraînement stable à long terme.

Transfert sur courte distance et connexion flexible : L'extrémité de décharge alimente directement les concasseurs, les dispositifs de dosage ou les convoyeurs à bande de transfert selon les besoins, offrant ainsi une alimentation stable et unique du bac à la machine principale.

Portée du service

Analyse gratuite de la taille des matériaux et de la pression des bacs. Angle d'inclinaison personnalisé, optimisation de la hauteur des bacs et solutions d'alimentation à fréquence variable en fonction des conditions du site et des exigences de capacité. Sélection du modèle DLBW, dessins d'implantation et calculs d'économies en travaux de génie civil fournis. Fabrication de précision de plaques de tablier, d'assemblages d'arbres principaux et de pignons incurvés. Pré-assemblage de la plaque de tablier et essai sans charge. Connexions par frette de serrage et dispositifs tampons de tension vérifiés avant la livraison. Installation de l'inclinaison sur site, réglage de la tension du tablier et mise en service du programme de liaison à fréquence variable. Essayez avec du matériel pour vérifier l’uniformité de l’alimentation et l’effet de réduction de la hauteur du bac. Formation des opérateurs locaux assurée jusqu'à ce que les objectifs de production soient atteints. Fourniture à long terme de plaques de tablier, de pignons courbes, de rouleaux et de rouleaux de support. Inspections annuelles, surveillance de l'usure et diagnostic à distance disponibles. Une mission complète d'exploitation et de maintenance du système d'alimentation et de transport peut être organisée.

Données du projet

Ligne de matières premières de ciment calcaire Grèce : site à espace limité. DLBW installé en pente et se connectant directement au bac. Capacité 1000 tonnes par heure. Hauteur du bac réduite d'environ 25 pour cent par rapport à la conception originale. Économies réalisées en travaux de génie civil. Les plaques de tablier géraient la pression du bac en douceur. La tension du tampon a réduit l'impact des grosses gouttes de calcaire.

Ligne de granulats en Croatie : DLBW manipule la réception frontale avant le concassage primaire, alimentant le concasseur à mâchoires à 800 tonnes par heure. La liaison à fréquence variable permettait un contrôle précis du débit d'alimentation. Les blocages et les surcharges du concasseur sont éliminés. La connexion sans clé avec disque thermorétractable rend le démontage pratique, réduisant ainsi les temps d'arrêt pour maintenance.

Projet d'agrégats de montagne au Bhoutan : terrain escarpé avec espace d'aménagement limité. Installation inclinée avec réduction de la hauteur du bac. Capacité 500 tonnes par heure. La disposition compacte a permis d'économiser un espace précieux. L'équipement a fonctionné de manière stable avec un impact minimal de la pluie et de l'humidité. Dispositif de tension sans lubrification nécessitant peu d'entretien, adapté aux conditions difficiles de montagne.

FAQ

Q : Comment une installation inclinée réduit-elle la hauteur du bac et permet-elle d’économiser des investissements ?

R : L'alimentateur peut être installé selon une pente en fonction de l'élévation du site, en se connectant directement à l'ouverture de déchargement du bac et en alimentant le concasseur vers le haut. La hauteur de déchargement du bac est abaissée, réduisant ainsi la hauteur totale du bac, les travaux d'excavation, de béton armé et de structure en acier. Le doseur gère également directement la pression du bac sans équipement de transition d'alimentation supplémentaire, réduisant ainsi l'investissement et le temps de construction.

Q : Le débit d'alimentation peut-il être lié à la charge du concasseur pour éviter les blocages et les surcharges ?

R : Oui. Le moteur d'entraînement à fréquence variable relie le débit d'alimentation à la charge du concasseur via un retour automatique. Le débit d'alimentation s'ajuste dynamiquement en fonction de la charge réelle du concasseur, avec un démarrage fiable à pleine charge. L'alimentation ralentit lorsque la chambre de concassage est pleine et s'accélère lorsque la charge est faible, maximisant ainsi l'efficacité du concasseur et évitant les blocages et les surcharges, améliorant ainsi considérablement la disponibilité globale de la ligne.

Q : Comment l’équipement gère-t-il des matériaux volumineux et des conditions difficiles ? L'entretien est-il lourd ?

R : La machine accepte des aliments de grande taille. Les plaques de tablier pressées en acier allié et les pignons incurvés de petit diamètre offrent une résistance élevée, une forte force de traction et aucun glissement des dents. Le tampon du dispositif de tension réduit les chocs et les vibrations. La machine est peu affectée par la taille, la température, la viscosité, l'humidité et l'abrasivité du matériau. La connexion sans clé à disque rétractable sur l'arbre principal et les pignons est facile à démonter. Les connexions à broches verticales et le montage en suspension flottante facilitent l'entretien. Le dispositif de tension sans lubrification nécessite très peu d’entretien quotidien. Combinés aux services de fourniture et de maintenance de pièces de rechange d'origine, les coûts d'exploitation à long terme sont faibles.

Obtenez votre solution

Mangeoire à tablier robuste DLBW. L'installation inclinée réduit la hauteur du bac et permet d'économiser des investissements en travaux de génie civil. Gère directement la pression du bac. La liaison à fréquence variable avec le concasseur empêche le blocage et la surcharge. Pignons courbés de petit diamètre sans glissement des dents. Connexion sans clé avec frette rétractable pour un entretien facile. Dispositif de tension sans lubrification pour plus de durabilité. Conception, fabrication, installation et maintenance à guichet unique avec fourniture de pièces de rechange d'origine. Contactez-nous avec vos caractéristiques matérielles, les conditions du site et vos exigences en matière de capacité.
