Alimentateur vibrant à haute efficacité pour l'alimentation de trémie de charbon et d'agrégats de la métallurgie minière avec conception anti-blocage

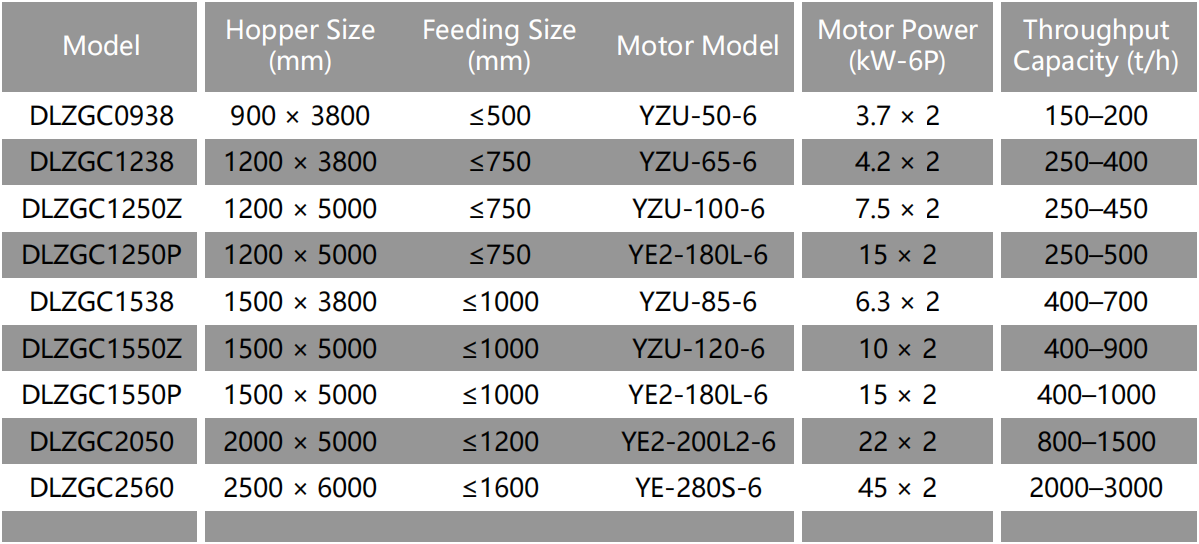

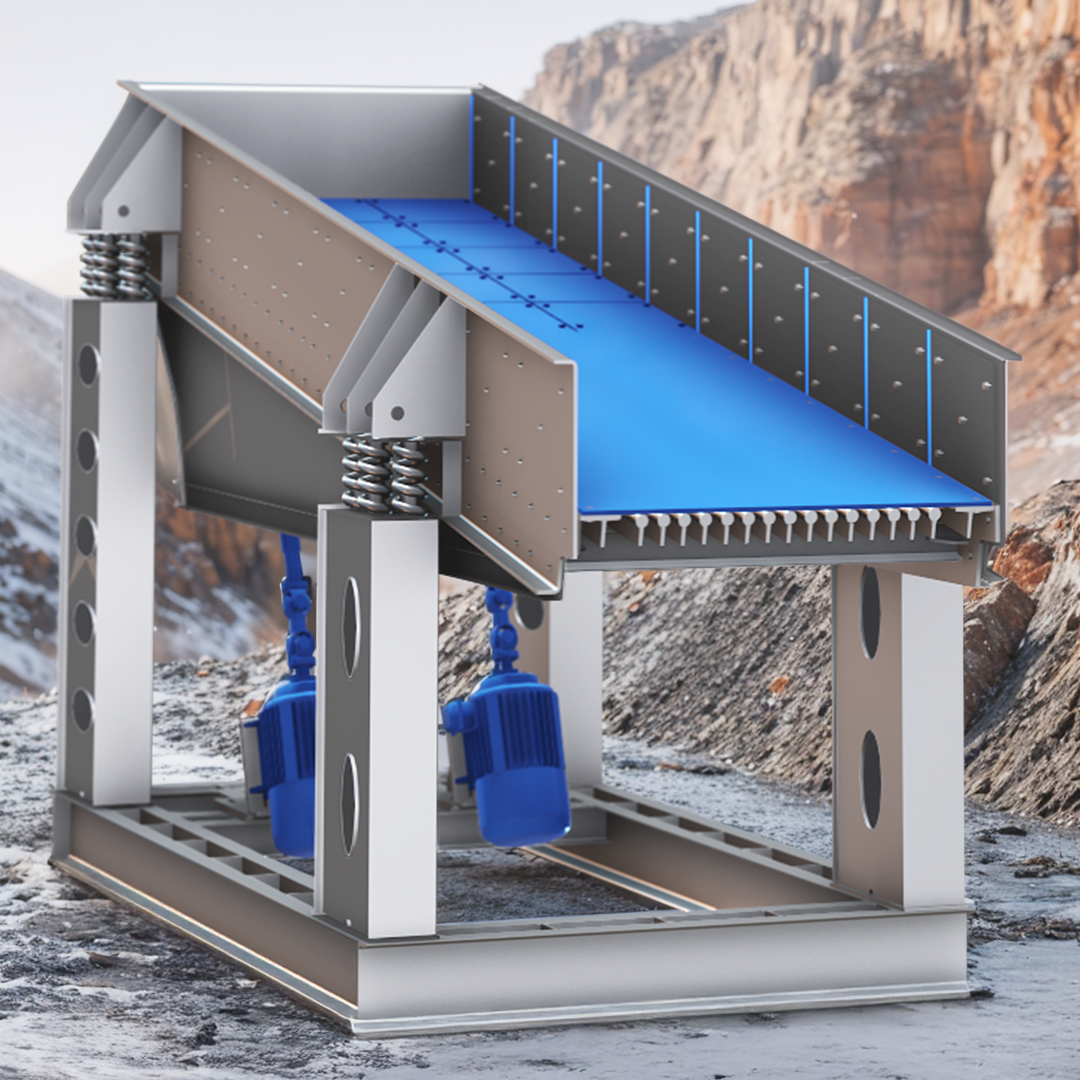

L'alimentateur vibrant à double source d'excitation de la série DLZGC est un équipement d'alimentation frontal de concasseur de nouvelle génération développé par Zhongyu Dingli. Une seule machine prend en charge les configurations d'excitation du moteur vibrant et de l'excitatrice sélectionnables en fonction des conditions de fonctionnement, fournissant une alimentation vibrante linéaire avec un flux de matériau continu et uniforme. Le DLZGC1550 est le modèle représentatif, avec une taille d'auge de 1 500 × 5 000 mm. Il peut être installé directement devant les concasseurs équipés d'une trémie, manipulant de gros blocs, des matériaux granulaires et des poudres sans bourrage ni blocage. C'est l'extrémité avant idéale pour une alimentation continue et uniforme des concasseurs à mâchoires, des concasseurs à cône et des concasseurs à percussion à marteaux.

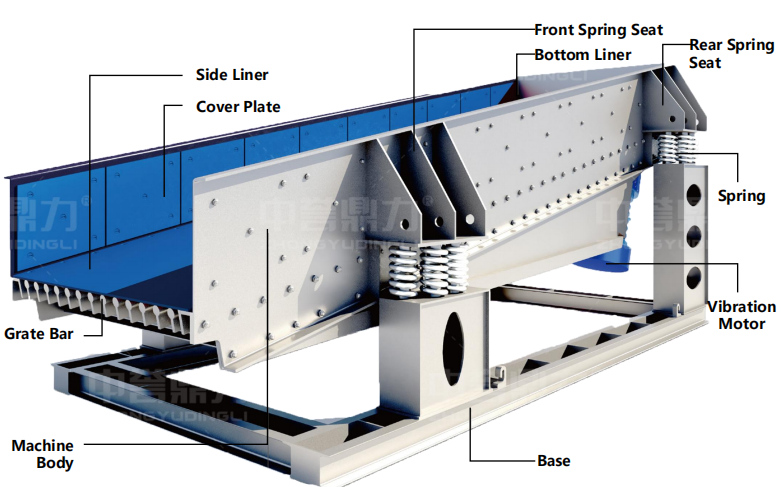

Sources d'excitation doubles Une machine Deux choix : La même interface d'auge et d'installation prend en charge deux sources d'excitation personnalisables en fonction des conditions de fonctionnement. Pour les ateliers poussiéreux et les applications nécessitant un réglage fréquent de la fréquence variable, l'entraînement direct du moteur vibrant est sélectionné, offrant une structure simple sans composants de transmission mécanique. Pour les gros blocs à charge lourde et les applications continues à haute capacité, l'excitatrice est sélectionnée, fournissant une force d'excitation importante et stable. Les deux configurations peuvent être mises à niveau et échangées ultérieurement.

Alimentation continue uniforme par vibration linéaire : les deux sources d'excitation tournent de manière synchrone dans des directions opposées, avec la force d'excitation du bloc excentrique annulée dans la direction X et superposée dans la direction Y. L'auge effectue un mouvement alternatif le long d'une trajectoire linéaire, le matériau étant réparti uniformément sans déferlement. Le réglage de l'angle relatif des blocs excentriques modifie la force d'excitation pour un contrôle précis de la vitesse d'avance.

Support de trémie Anti Jamming Anti Blockage : Spécialement conçu pour une installation directe devant les concasseurs, utilisé avec une trémie. Les gros matériaux entrant dans l'auge sont immédiatement dispersés et propagés par vibration, sans coincement ni blocage, éliminant les surtensions soudaines provoquant le blocage de la chambre et les interruptions de matériaux provoquant des dommages au ralenti du concasseur.

Inclinaison scientifique Grand transport Faible consommation d'énergie : L'inclinaison scientifique garantit un débit d'alimentation élevé et une efficacité élevée, avec des matériaux non sujets à l'accumulation et au blocage. La plaque de recouvrement contre les fuites est boulonnée pour un retrait et un remplacement faciles, avec une ouverture réglable en fonction des exigences de fuite, recevant simultanément le matériau de fuite du fond du bac.

Compact, faible bruit, entretien facile : petite taille, poids léger, structure compacte, faible bruit, installation et maintenance simples et faibles coûts d'exploitation. La source d'excitation du bloc excentrique offre une faible consommation d'énergie avec d'excellentes performances de réglage.

Garantie de cycle de vie complet des pièces de rechange d'origine d'usine : fourniture à long terme de pièces de rechange d'origine minière, notamment des moteurs vibrants, des excitateurs, des ressorts et des revêtements, réduisant ainsi les temps d'arrêt pour maintenance et prolongeant la durée de vie de l'ensemble du système de concassage.

Alimentation de matériaux en blocs, granulaires et en poudre dans les industries minières, métallurgiques, du charbon, réfractaires, des matériaux de construction et chimiques, prenant en charge les concasseurs, les tamis vibrants, les convoyeurs à bande et les élévateurs à godets. Les scénarios typiques incluent l'alimentation de gros blocs de roche devant les concasseurs à mâchoires, l'alimentation de concassage moyen devant les concasseurs à cône, l'alimentation de roches tendres moyennes devant les concasseurs à percussion à marteaux, l'alimentation tampon sous les bacs et les trémies, et le support de mise à niveau frontale pour les lignes de concassage de petite et moyenne taille.

Pour l'alimentation frontale dans les lignes de production de concassage, un processus personnalisé avec l'alimentateur vibrant à double source d'excitation de la série DLZGC comme noyau est fourni.

Sélection de la source d'excitation : pour les ateliers poussiéreux et les scénarios de contrôle de vitesse à fréquence variable, l'entraînement direct du moteur vibrant est sélectionné. Pour les scénarios de charge lourde à ciel ouvert et de capacité élevée continue, la configuration de l'excitatrice est sélectionnée pour garantir l'adéquation entre la force d'excitation et l'impact du matériau.

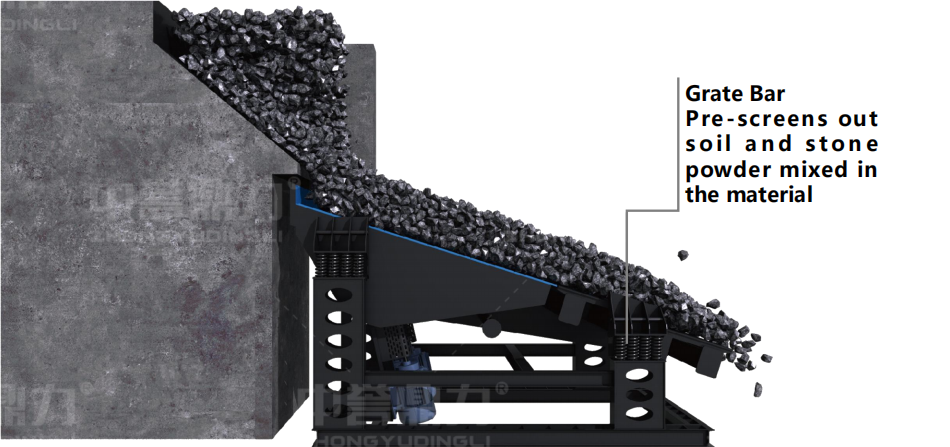

Stockage du bac et tampon de trémie : le matériau est tamponné par la trémie avant d'entrer dans l'auge. La vibration linéaire disperse et étale le matériau, le transportant uniformément et continuellement le long d'une trajectoire linéaire, éliminant ainsi les bourrages et les blocages.

Alimentation avant du concasseur : Une grande quantité de minerai minier est acheminée vers des concasseurs à mâchoires pour le concassage primaire. L'étape de concassage moyenne assure une alimentation stable aux concasseurs à cône. Des conduites de roche moyennement tendre et de calcaire alimentent les concasseurs à percussion à marteaux. Le flux des matériaux est uniforme et fluide, avec une capacité globale de la ligne et une durée de vie de l'équipement améliorées simultanément.

Contrôle du débit d'alimentation et gestion des fuites de matériaux : le réglage de l'angle du bloc excentrique contrôle le débit d'alimentation, combiné à des entraînements à fréquence variable pour une alimentation continue précise. L'ouverture de la plaque de recouvrement contre les fuites est ajustée en fonction du volume de fuite sur site, les matériaux de fuite du fond du bac étant simultanément collectés et récupérés.

Fonctionnement verrouillé de la ligne complète : verrouillé avec des concasseurs et des convoyeurs à bande, avec ajustement automatique du taux d'alimentation en fonction de la charge du concasseur pour éviter la surcharge et le ralenti, permettant une alimentation continue semi-sans surveillance.

Recommandations de personnalisation : pour les nouvelles lignes de concassage primaire, faites correspondre la taille de l'auge et la configuration d'excitation en fonction de la capacité du concasseur à mâchoires. Pour les ateliers poussiéreux, privilégiez l’entraînement direct du moteur vibrant avec l’installation d’un variateur de fréquence. Pour les grandes mines à ciel ouvert, sélectionnez la configuration d'excitatrice à charge lourde avec réservation d'interface d'automatisation. Pour les mises à niveau de lignes petites et moyennes, vérifiez la force d’excitation et l’inclinaison pour éviter une configuration excessive ou insuffisante.

Conception du schéma : analyse gratuite des caractéristiques des matériaux, des conditions des bacs et des trémies, de la capacité du concasseur et de l'environnement poussiéreux, avec sélection de la source d'excitation, correspondance des modèles, solutions d'inclinaison et de disposition, ainsi que calculs de consommation électrique et d'investissement fournis.

Fabrication d'équipements : les configurations et les auges à double source d'excitation sont fabriquées selon les normes de qualité, les blocs excentriques étant soumis à des tests d'équilibre dynamique avant la livraison. Machine complète, aucune opération d'essai de charge n'est effectuée. Dessins personnalisés et inspection en usine pris en charge.

Installation et mise en service : des ingénieurs peuvent être envoyés sur site pour des conseils d'installation, de câblage et d'essai de fonctionnement, en complétant l'étalonnage de la force d'excitation, de l'inclinaison et de l'ouverture du couvercle. Les tests d'acceptation du matériau sont effectués avant la livraison, avec une formation des opérateurs fournie.

Mandat d'exploitation et de maintenance : réseau de service couvrant plus de 60 pays dans le monde avec 25 centres de service à l'étranger, réponse sur site 48 heures sur les principaux marchés, garantie de 12 mois pour les composants principaux, fourniture à long terme de pièces de rechange minières d'origine et inspections annuelles avec diagnostic à distance.

Projet de concassage primaire de minerai de fer au Kazakhstan : le client a configuré le DLZGC1550 avec la version à excitatrice pour charges lourdes, acceptant des blocs de minerai de fer de plus de 800 mm pour alimenter un concasseur à mâchoires, d'une capacité d'environ 900 tonnes par heure. Commentaires des clients : la force d'excitation est importante et stable, avec de gros blocs alimentés en continu sans interruption ni blocage, le réglage excentrique des blocs est pratique et la charge de travail de maintenance est minime.

Projet de ligne de concassage de mine d'or en Tanzanie : le client a installé le DLZGC1550 sous une trémie pour soutenir un concasseur à percussion à marteaux pour le traitement de roches tendres moyennes, d'une capacité d'environ 400 tonnes par heure, sans blocage significatif dans des conditions d'humidité élevée pendant la saison des pluies. Commentaires des clients : le flux de matériaux est fluide avec la trémie, sans surtensions soudaines provoquant un blocage de la chambre, un approvisionnement en pièces de rechange d'origine en temps opportun et des temps d'arrêt considérablement réduits.

Remarque : Les données de cas de projet ci-dessus sont des valeurs de référence typiques de l'industrie. La vérification et le remplacement par les données réelles du projet sont recommandés.

FAQ

Q : Comment choisir entre les sources d’excitation du moteur vibrant et de l’excitatrice ?

R : La série DLZGC prend en charge les configurations à double source d'excitation sur le même bac. Pour les ateliers poussiéreux et les applications nécessitant des arrêts de démarrage fréquents et un contrôle de vitesse à fréquence variable, un entraînement direct par moteur vibrant est recommandé, offrant une structure simple avec moins de points de maintenance. Pour les gros blocs à charge lourde et les applications continues à ciel ouvert de haute capacité, l'excitatrice est recommandée, fournissant une force d'excitation importante et stable. Au cours de la phase de sélection, le fabricant propose gratuitement des solutions de sources d'excitation personnalisées, les deux configurations étant évolutives et interchangeables ultérieurement.

Q : Les gros blocs ou les matériaux à forte humidité provoqueront-ils des bourrages et des blocages, affectant le fonctionnement du concasseur ?

R : Non. Cette machine est spécialement conçue pour une installation directe devant les concasseurs, utilisée avec une trémie. Les vibrations linéaires dispersent et étalent le matériau dès son entrée dans l'auge. La force d'excitation peut être ajustée à tout moment grâce à l'angle relatif des blocs excentriques, combiné à l'inclinaison scientifique, garantissant que les gros blocs et les matériaux à forte humidité ne se coincent pas ou ne se bloquent pas, protégeant le fonctionnement stable des concasseurs à mâchoires, des concasseurs à cône et des concasseurs à percussion.

Q : Comment le débit d'alimentation est-il contrôlé avec précision et les coûts de maintenance des équipements sont-ils élevés ?

R : Le taux d'alimentation est contrôlé avec précision en ajustant la force d'excitation du bloc excentrique, combiné à des entraînements à fréquence variable pour une alimentation continue et uniforme, avec une prévention automatique des surcharges verrouillée avec les concasseurs. L'équipement a une structure compacte, avec une maintenance quotidienne nécessitant uniquement une inspection du serrage des boulons et une vérification de l'état de la source d'excitation. La plaque de protection contre les fuites peut être retirée et nettoyée à tout moment. Les pièces de rechange d'origine pour l'exploitation minière sont fournies à long terme, avec de faibles coûts d'exploitation et de maintenance.

Obtenez votre solution

L'alimentateur vibrant à double source d'excitation de la série DLZGC, avec moteur vibrant et excitateur personnalisables en fonction des conditions de fonctionnement, vibration linéaire pour une alimentation uniforme et support de trémie pour l'anti-bourrage et l'anti-blocage, offrant une expérience d'alimentation stable et continue à haute efficacité pour l'extrémité avant des concasseurs à mâchoires, des concasseurs à cône et des concasseurs à percussion à marteau. Approvisionnement direct d'usine avec conception de solution gratuite et réponse après-vente mondiale sous 48 heures. Bienvenue à fournir les exigences en matière de matériel et de capacité pour la consultation.
