Tamis vibrant circulaire pour le nivellement final de ligne de granulats de grande capacité avec les options DLYKZ Heavy Duty et DLYKQ Light Duty

Crible vibrant robuste pour la classification de lignes de granulats de grande capacité avec service de fabrication d'équipements

Aperçu de l'équipement

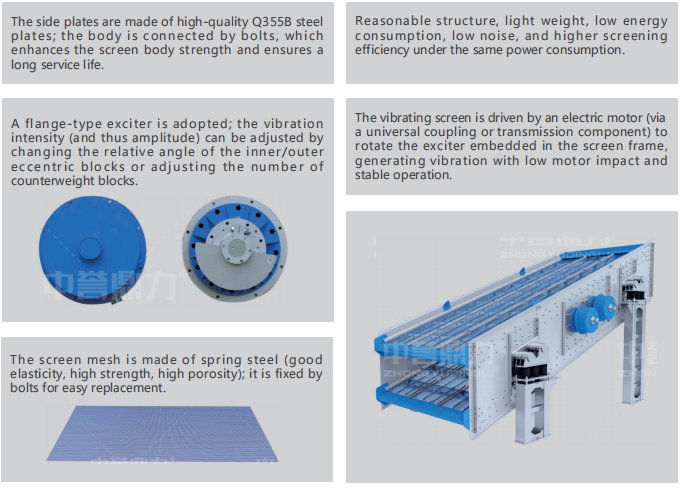

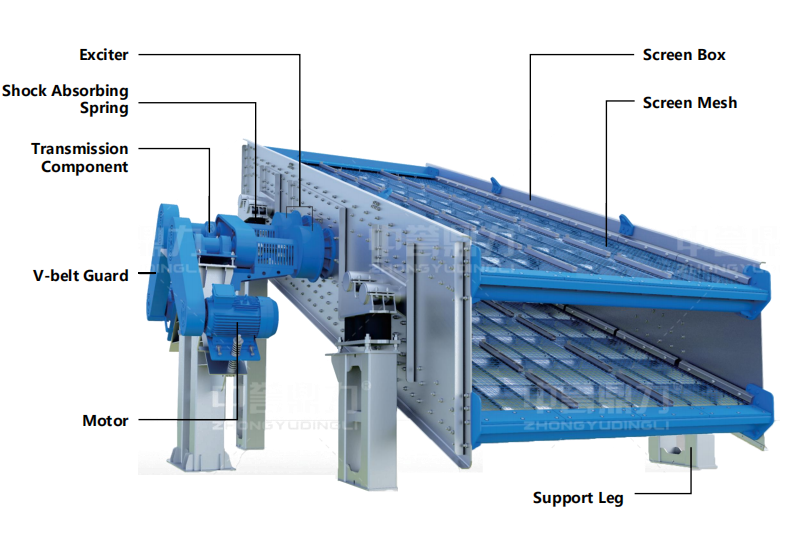

Le tamis vibrant de la série DLYK est un tamis inertiel à mouvement circulaire développé pour la production de pierre dans l'industrie des matériaux de construction. Il comprend deux lignes principales : le modèle robuste DLYKZ et le modèle léger DLYKQ. La boîte de criblage est boulonnée ensemble à partir de plaques latérales, de poutres et de plaques de renfort pour une longue durée de vie et un fonctionnement stable. L'excitateur est monté à l'intérieur du cadre du tamis, entraîné par un moteur via un accouplement. Le matériau se déplace selon une trajectoire presque circulaire, les fines traversant le lit et passant par les ouvertures du tamis. Les particules coincées dans les ouvertures sont éjectées pour éviter l'aveuglement. La double amplitude est réglable de 5 à 8 mm en changeant l'angle des blocs excentriques ou en ajoutant des contrepoids, sans arrêter la production.

Principales fonctionnalités

Deux séries pour des besoins différents
DLYKZ heavy duty gère des charges continues de grande capacité dans de grandes lignes de granulats. Le DLYKQ Light Duty pèse moins, consomme moins d'énergie et coûte moins cher à utiliser, idéal pour les petites et moyennes opérations et les projets sensibles au budget.

Amplitude réglable sans arrêt
L'amplitude peut être ajustée entre 5 et 8 mm pendant la course en modifiant les angles des blocs excentriques ou la masse du contrepoids. Réagissez rapidement aux changements de taille des aliments ou d’humidité sans temps d’arrêt.

Le mouvement circulaire empêche l'aveuglement
Le mouvement circulaire soulève et fait culbuter le matériau, permettant ainsi aux fines de passer rapidement. Les particules capturées dans les ouvertures sont éjectées, maintenant ainsi l'efficacité du filtrage.

La boîte à moustiquaire boulonnée dure plus longtemps
La construction boulonnée évite la concentration des contraintes de soudure, améliorant ainsi la résistance à la fatigue et prolongeant la durée de vie du caisson de tamisage. La maintenance et le remplacement des pièces sont simples.

Deux options de ressort
Choisissez des ressorts en caoutchouc ou des ressorts hélicoïdaux en fonction des conditions de fonctionnement et des besoins d'isolation des vibrations. Lisse les zones de résonance avec un faible bruit.

Un dimensionnement précis alimente correctement les concasseurs
Le matériau dimensionné correspond aux exigences d'alimentation des concasseurs à mâchoires, à cônes et à marteaux, améliorant ainsi l'efficacité du concassage et réduisant l'usure.

Applications

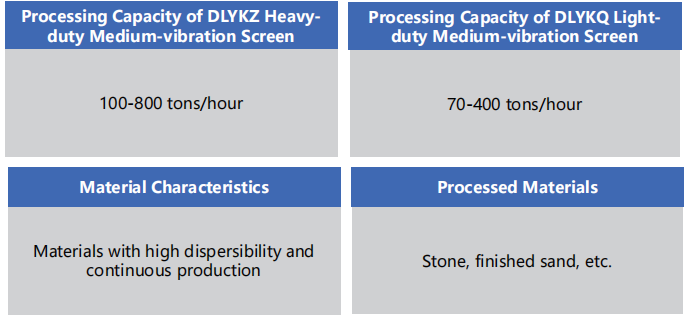

Classification des produits finis et criblage en circuit fermé dans les lignes de granulats. Dimensionnement des pierres dans la production de matériaux de construction. Criblage des matériaux miniers et classification des produits. DLYKZ pour lignes continues de grande capacité. DLYKQ pour les petites carrières, les lignes de fabrication de sable et les projets soucieux de leur budget.

Flux de processus

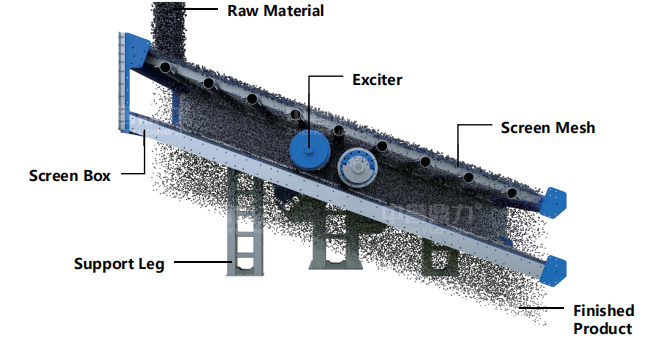

Le matériau alimenté est réparti uniformément sur toute la largeur du tamis. Le mouvement circulaire soulève et stratifie le matériau. Les amendes se déplacent vers le bas et traversent chaque pont. Des produits de différentes tailles s'écoulent de chaque couche. L'amplitude peut être ajustée à la volée pour gérer les changements d'alimentation. Les matériaux surdimensionnés retournent au concasseur via un convoyeur à bande. Les produits finis sont stockés. Le système se verrouille avec les alimentateurs et les concasseurs pour un fonctionnement continu.

Portée du service

Analyse gratuite de la taille des aliments et des besoins en capacité. Sélection des séries et des modèles en fonction des conditions de fonctionnement. Configuration de l'écran et réglages d'amplitude fournis. Plans d'implantation et d'intégration de lignes inclus. Assemblage boulonné de précision avec test d'équilibre dynamique. Essai en usine avant livraison. Installation sur site, alignement des ressorts et calibrage de l'amplitude. Essai avec du matériel pour vérifier les performances. Formation des opérateurs assurée. Réseau de service mondial avec diagnostics à distance. Fourniture à long terme de panneaux d'écran, de pièces de cadre, de ressorts et de blocs excentriques. Inspections annuelles et conseils d’entretien.

Données du projet

Classification des pierres d'Afghanistan : DLYKZ traitant 500 tonnes par heure. Plusieurs produits à partir d'une seule machine. Le cadre boulonné est resté stable sous une charge continue. Amplitude ajustée à la volée pour les changements d'alimentation.

Ligne de granulats Malawi : DLYKZ criblant 350 tonnes par heure en circuit fermé. Un dimensionnement précis répond aux normes locales en matière de béton. L'action autonettoyante empêche l'aveuglement.

Petite carrière du Lesotho : DLYKQ traitant 120 tonnes par heure. Installation légère et facile, faible consommation d'énergie, fonctionnement fluide, faible bruit.

FAQ

Q : Comment puis-je choisir entre DLYKZ et DLYKQ ?

R : DLYKZ est destiné aux charges lourdes continues de haute capacité. Le DLYKQ est plus léger, consomme moins d’énergie, coûte moins cher à installer et à entretenir et convient aux petites opérations ou aux budgets plus serrés. Nous vous recommandons le bon modèle après avoir analysé vos besoins en matériel et en capacité.

Q : L’amplitude peut-elle vraiment être ajustée pendant la course ?

R : Oui. L'amplitude s'ajuste de 5 à 8 mm en modifiant l'angle du bloc excentrique ou en ajoutant des contrepoids. Pas besoin de s'arrêter. Augmentez l'amplitude pour les matériaux humides ou collants, réduisez-la pour les aliments fins.

Q : L'écran est-il aveugle ? Le cadre est-il durable ?

R : Le mouvement circulaire soulève et fait culbuter le matériau, les fines passant rapidement. Les particules coincées sont éjectées. Le cadre boulonné résiste à la fatigue et dure plus longtemps que les conceptions soudées. Le montage en caoutchouc ou à ressort hélicoïdal assure un fonctionnement fluide et silencieux.

Obtenez votre solution

Crible vibrant série DLYK. Modèles DLYKZ lourds et DLYKQ légers. Réglage de l'amplitude à la volée de 5 à 8 mm. Le mouvement circulaire empêche l’aveuglement. Cadre boulonné pour une longue durée de vie. Conception, fabrication, installation et maintenance à guichet unique. Contactez-nous avec vos besoins en matière et en capacité.
